Мануал ОУ LM4765

на схеме в мануале есть два значения Vcc=+28 В и Vee=-28В

ВОПРОС!

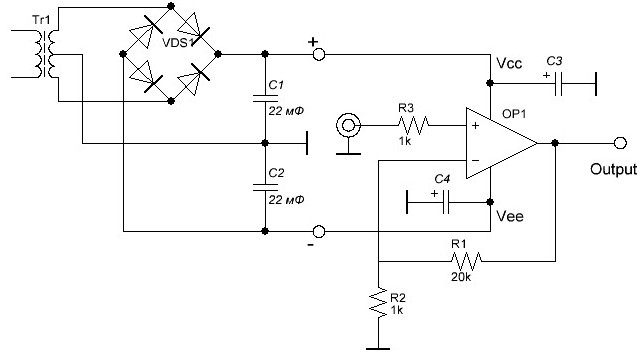

Мне нужна мостовая схема со средней точкой или просто мостовая схема?

если я правильно схему подключения нарисовал, то на какое напряжение нужно рассчитывать источник питания - Uo или Uo/2?

Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла

Нужна схема со средней точкой. После выпрямления между + и - должно быть 56 В.

Значит расчетное напряжение Uo/2

Я посмотрел там допустимое Uпит плюс-минус от 20 до 64В, получается на Vcc можно подать + 20..64 В, и на Vee -20..64 В

расчетное Uпит вышло 42 В

а еще вопрос...
расчетный максимальный ток нагрузки 0,363А
допустимый ток Iвых для LM4765 - 2А
Источник питания могу я рассчитать с запасом? на ампер например

плюс мне еще же нужно по схеме запитать два ППФ'а на ОУ'шках, у которых Uпит=15В
и входной каскад

еще получается нужно понизить с 42 до 15, если взять ампер, то:

42-15=27

15/1=15 Ом
27/1=27 Ом

Нажмите для просмотра прикрепленного файла

Это будет правильно?
