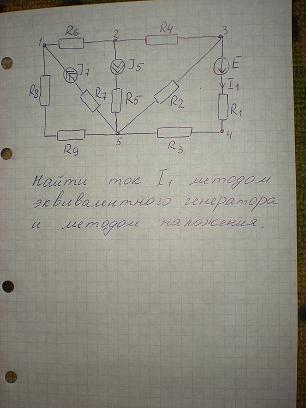

К этой схеме вывести формулы, без расчетов, найти I1
1. Разомкнуть исследуемую цепь.
2. Найти Rвх:
Для этого преобразуем схему: R8,9=R8+R9
R7,8,9=R7*R8,9/R7+R8,9
R6,7,8,9=R6+R7,8,9
R5,6,7,8,9=R5*R6,7,8,9/R5+R6,7,8,9
R4,5,6,7,8,9=R4+R5,6,7,8,9
R2,4,5,6,7,8,9=R2*R4,5,6,7,8,9/R2+R4,5,6,7,8,9
Rвх=R3+R2,4,5,6,7,8,9
3. По 2-му закону Киргофа E=Uxx+I1*Rвх, Uxx=E-I1*Rвх
4. I1=Uхх/R1+Rвх
