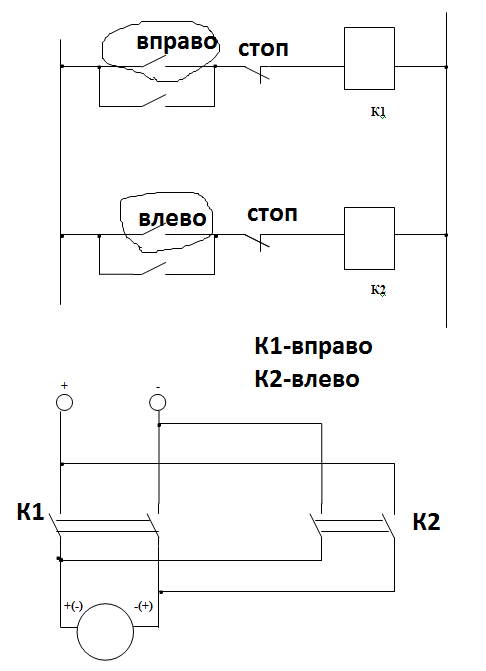

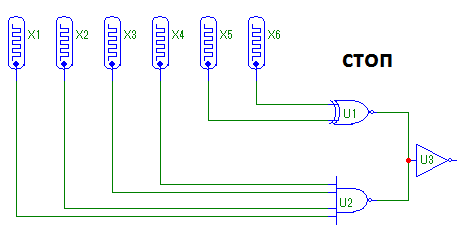

Здравствуйте. прошу помочь разобраться в одном вопросе. препод дал задание разработать цифровую систему управления тележкой.Я составил три схемы (те, что выложены - просто изображение) для движения тележки вправо, влево и стоп. Есть также реле, т.е. если включено К1. то тележка движется вправо, если к2 - то влево. Непонятно, как собрать схему воедино??? Пожалуйста помогите!
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
