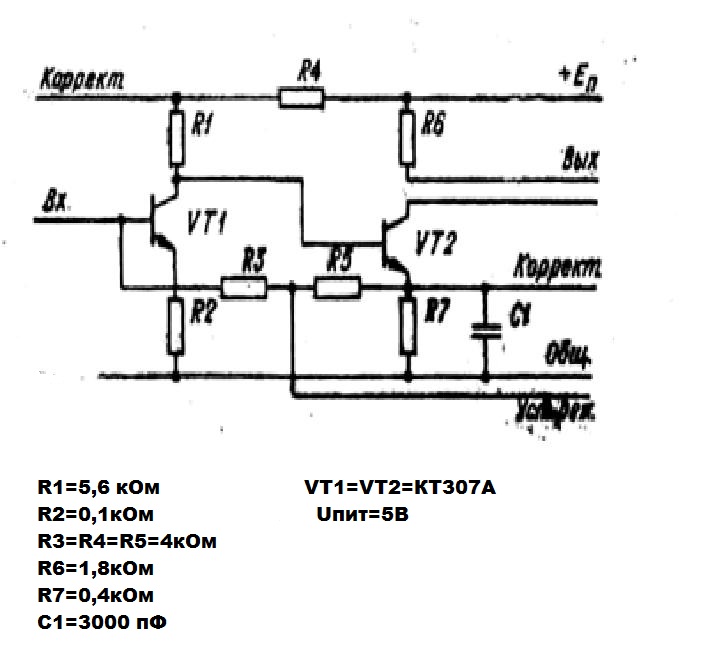

имеется схема усилителя..Нажмите для просмотра прикрепленного файла.необходимо рассчитать мощность резисторов...для чего я преобразовал схему..Нажмите для просмотра прикрепленного файла.поправьте пожалуйста если что-то не так сделал!! я думаю нужно 2 цепи отдельно рассчитывать.... или может вот так должно быть??.Нажмите для просмотра прикрепленного файла..помогите разобраться)))а может и другой какой способ расчета подскажете))

Приблизительно подход к расчету правильный.
Если нужно точнее, то соберите схему в Electronik Workbench, включите вольтметры и амперметры в резисторы и посчитайте мощность.

Electronik Workbench это хорошо конечно...но все же какая из эквивалентных схем правильная??)))

все бы хорошо...но я незнаю Rвых Rвх и Rh11э...Нажмите для просмотра прикрепленного файла
