Приветствую Всех!
Добрые люди, не могли бы помочь с решением задачки?

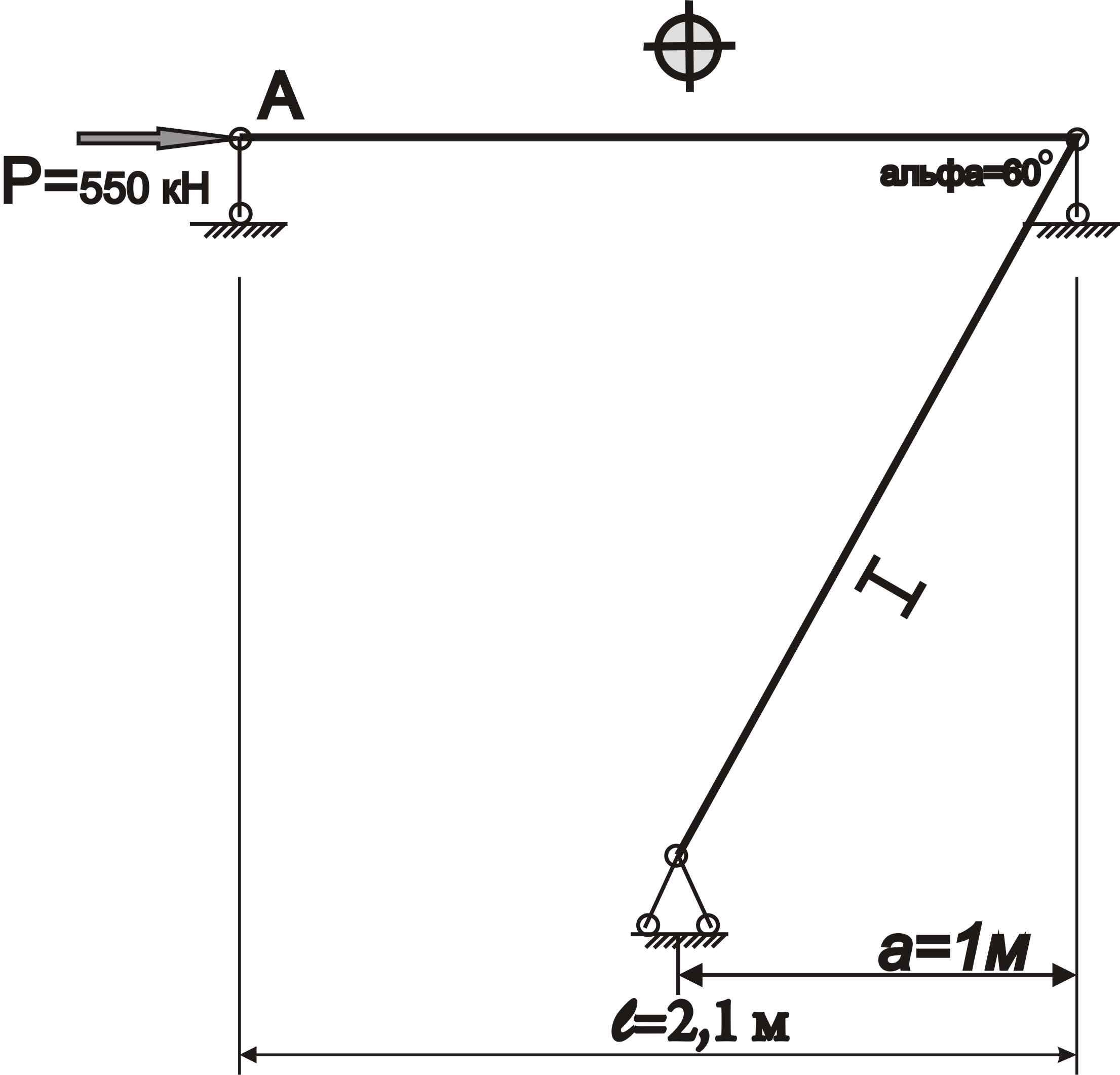

Подобрать из условия прочности поперечные сечения стержней статически определимой системы и определить перемещение точки А. Схема системы и типы сечений (круг, двутавр).
Стопор у меня возник в самом начале при составлении уравнений равновесия.
Мы вырезаем угол , где альфа=60. Назовем его С. приложим усилия Nac и Nbc.
рассмотрим точку А: Fx=0 P-Nac=0 следовательно Nac=P=550кН
Рассмотрим точку С Fx=0 -Nac-Nbc*cos60+P=0 но тогда Nbc получается равно нулю.
В чем ошибка?
Нажмите для просмотра прикрепленного файла
